Unsere Anlage
Auf einen Blick
Abfallannahme
An sechs Entladestellen und einer Sperrmüllschere können Abfälle direkt in den Abfallbunker entladen werden.
Abfallbunker
Hier werden die angelieferten Abfälle durchmischt, zwischengelagert und mit zwei Kränen auf die beiden Verbrennungslinien verteilt.
Vorschubrost
Durch stetige Schubbewegungen beweglicher Rostbahnen wird der Abfall über den Rost transportiert und bei Feuerraumtemperaturen von bis zu 1.000 °C verbrannt.
Schlackeabtransport
Pro Jahr fallen rund 60.000 t Rostschlacke an, die als mineralischer Zuschlagsstoff im Verkehrswegebau verwertet werden.
Dampferzeuger
Die bei der Verbrennung frei werdende Wärme erzeugt Dampf: Pro Stunde verlassen jeden der beiden Kessel etwa 45 t Dampf mit einem Druck von 40 bar und einer Temperatur von 400 °C.
Turbine und Stromerzeugung
Der auf 400 °C erhitzte Dampf dient zum Antrieb der Turbine. Im nachgeschalteten Generator werden bis zu 20 MW elektrische Leistung erzeugt.
Sprühabsorber
Mit einem Rotationszerstäuber werden Kalkmilchsuspension und Wasser eingedüst. Die Rauchgase werden abgekühlt, die säurehaltigen Rauchgaskomponenten reagieren chemisch mit der Kalkmilchsuspension. Die entstehenden Reaktionsprodukte werden ausgeschleust.
Gewebefilter
Hier werden die Festpartikel des Rauchgases zurückgehalten. Die Gesamtfilterfläche beträgt mehr als 2.000 m2.
Rückstände
Die schadstoffbelasteten Reststoffe werden in ca. 700 m Tiefe in Salzkavernen, praktisch außerhalb der Biosphäre, eingelagert.
Aktivkoksfilter
Der Aktivkoksfilter dient zur Abscheidung von organischen Rauchgaskomponenten, wie z. B. Dioxinen und Furanen sowie noch im Rauchgas enthaltenem Schwefeldioxid, Chlorwasserstoff, Schwermetallen und Staub.
SCR-Anlage
Die Minderung der Stickoxide im Rauchgas erfolgt nach dem Verfahren der selektiven katalytischen Reduktion. Stickoxide werden unter Zugabe von Ammoniak in elementaren Stickstoff und Wasserdampf umgewandelt – beides natürliche Bestandteile unserer Atmosphäre.
Kamin
Über den Schornstein werden die gereinigten Abgase in die Atmosphäre abgeleitet.
Im Kamin befinden sich die Entnahmestellen für die Messgeräte zur Emissionskontrolle.
Im Kamin befinden sich die Entnahmestellen für die Messgeräte zur Emissionskontrolle.

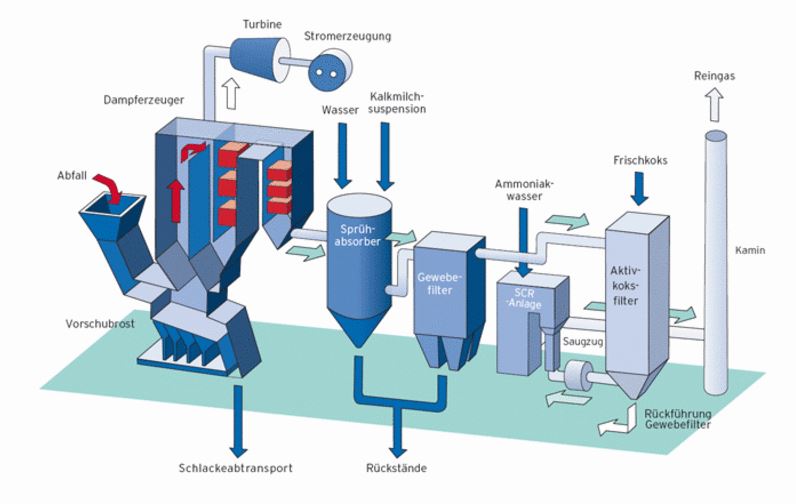

Übersicht Anlage
für große Ansicht anklicken
